Удивительная механика



Лобовой вариатор, который использовался в первых моделях легковых автомобилей


Принцип действия вариатора легче всего пояснить на примере самой первой, самой простой, но отнюдь не самой лучшей модели. Называется она «лобовым» вариатором, потому что здесь два катка-диска прижаты друг к другу как бы «лбами». Если большой диск вращается от мотора или маховика с постоянной скоростью, то скорость малого диска зависит от его положения на оси. В крайнем положении эта скорость максимальна; с приближением к центру большого диска она падает, и в самом центре большого диска малый вообще останавливается; с переходом малого диска по другую сторону от центра большого, он начинает вращаться уже в обратном направлении, причем тем быстрее, чем дальше он отходит от центра. Казалось бы, идеальная передача для привода колес автомобиля – что от двигателя, что от маховика. Да этот вариатор и применялся как раз на автомобилях первых выпусков. При этом большой диск связывался с двигателем, а малый – с колесами автомобиля, разумеется, через понижающий редуктор. Диапазон регулирования такого вариатора теоретически бесконечен: колеса автомобиля от неподвижного положения (малый диск в центре большого) способны вращаться до максимальной скорости как вперед, так и назад (малый диск на одном или другом краю большого). Но одним диапазоном, как говорится, сыт не будешь; остальное – сплошные недостатки. Вот самые основные из них: –вся мощность передается только одним контактом большого и малого дисков, но одним контактом большой мощности не передашь, поэтому для наших 100 кВт понадобится не вариатор, а монстр, свыше тонны массой; – диски надо сильно прижимать друг к другу, чтобы передать трением хоть какое-то усилие, при этом все подшипники дисков нагружены большими силами; нажим дисков не регулируется – он рассчитан на максимальную мощность, и зона контакта сильно изнашивается; если же диски смазывать, коэффициент трения падает, и прижим надо еще многократно увеличивать. Все! Такой вариатор мне и даром не нужен! Еще бы, ведь его разработка относится к допотопным временам – ему не менее 100 лет! Ремённые вариаторы, которые достаточно широко применяются в автомобилях, мне тоже не подошли.

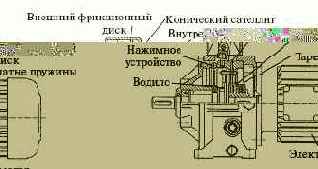

Уж очень мал диапазон регулирования – раза в четыре меньше, чем требуется, КПД их тоже не блестящий. И «обсосаны» они конструктивно настолько, что ничего нового тут уже не придумаешь. Да и идея – тоже устарелая, довоенная по крайней мере. Попадались мне и такие «заумные» устройства вариаторов, разобраться в которых, пожалуй, и сам автор во второй раз не смог бы! Нет, правильно сказал украинский философ Григорий Сковорода: «Слава Создателю, сделавшему все ненужное трудным, а трудное – ненужным!» Школьникам и студентам это изречение по душе, да и мне в данном случае оно понравилось: мудрить можно, но до определенного предела! Не философией же занимаемся, а реальными «железками»… И тут в хранилищах Патентной библиотеки мне на глаза попался патент на вариатор одной австралийской фирмы, занимавшейся изысканиями в области «умных» механизмов. Я аж оторопел от удачи – тут же уловил замысел изобретателей, и во мне взыграл охотничий азарт. Патент-то был середины 70-х годов, и срок его действия подходил к концу. Стало быть, использовать его можно бесплатно. Я навел справки и узнал, что такой вариатор до сих пор с успехом выпускает солидная германская фирма «Ленце» и продает его в десятки стран мира. Не вариатор, а конфетка! «Попались, – думаю, – голубчики! Вот мне и прототип для работы – я из этого вариатора сделаю то, что мне нужно, но патент уже будет моим!»
