Удивительная механика



Заштрихованные зоны характеризуют потери энергии


Экспериментируя с резиновыми жгутами, я заметил, что при растяжении жгута требуется больше силы, чем при его сокращении до той же длины. Я построил графики растяжения и сокращения этих жгутов и заметил, что далеко не вся энергия, затраченная на растяжение, возвращается при сокращении, особенно если растягивать жгут сильно. Пропадает, а правильнее, переходит в тепло до 30 % накопленной энергии; стало быть, КПД резиноаккумулятора невелик! Метровый резиновый жгут сечением в 1см2имеет массу чуть больше 100 г, а накапливает при полном растяжении около 3 кДж энергии. Выходит, у резины как аккумулятора плотность энергии почти в 100 раз больше, чем у пружин, и достигает 30 кДж/кг! Вот, оказывается, почему модели с резиномоторами летают, в то время как ни одна модель с пружинным мотором еще не взлетела. Этим объясняется и мой конфуз с пружинной «суперрогаткой». Какова же будет масса резинового аккумулятора, пригодного для автомобиля? Необходимые 25 МДж энергии наберут всего около 900 кг резины. Это уже не 50 тонн! Над таким аккумулятором стоит поработать. Основная трудность, с которой пришлось столкнуться, – это как преобразовать натяжение резины во вращательное движение вала. Ведь в конечном счете накопленная энергия должна вращать вал. Если вращения не нужно, то все гораздо проще. Вот в подводном ружье или в той же рогатке резина тоже аккумулирует энергию. Но все обходится ее растяжением, и это очень облегчает задачу. В резиномоторах для моделей жгут из тонких резиновых нитей скручивают. Кто изготовлял такие резиномоторы, тот знает, как перекручивается жгут при заводке мотора, как трутся петли резины друг о друга. Их даже смазывают касторкой, чтобы уменьшить трение. В результате – много потерь энергии, быстрый износ. По сравнению с моделями для настоящих машин, работа которых определяется КПД и долговечностью, это совершенно неприемлемо. Итак, резину нужно только растягивать. Первой мыслью, конечно, было привязать к концу резинового жгута веревку и намотать ее на вал, который должен вращаться.

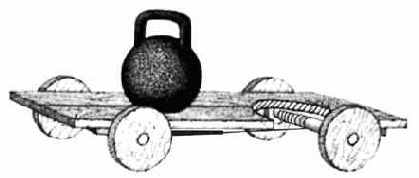

Я так и сделал. Превратить «безменовоз» в «резиновоз» было делом получаса. Под днищем тележки я закрепил конец резинового жгута, ко второму концу привязал шнурок, а шнурок намотал на ось колеса – и нехитрый привод был готов. Стоило прокрутить колеса тележки в обратную сторону, и энергия растянутой резины начинала катить «резиновоз», как только я опускал его на пол. Я убедился, что как транспортная машина он гораздо лучше «безменовоза»: и проходит большее расстояние, и движется более плавно. Но для реальной машины это не подходит. Если даже изготовить толстенный резиновый жгут сечением в 1 дм2, то для накопления нужной энергии он должен иметь длину не менее 100 м! Растянется же этот жгут почти на целый километр. Такой жгут не то что на автомобиль, на поезд не поместится. Если перекидывать жгут через блоки, как трос в подъемных кранах, то, хоть мы и сократим его длину, почти всю накопленную энергию «съедят» потери в блоках. Ведь резина – не стальной трос, она сильно растягивается, и при огибании блока жгут будет так тереться об его поверхность, что потери энергии, как и износ резины, неминуемы. И еще. Сам по себе жгут сечением в 1 дм2, растягиваясь, может развивать силу в несколько тонн. Перекинув жгут через блоки, мы как бы складываем его раз в 100 (чтобы сократить километровую длину хотя бы до пригодных для автомобиля десяти метров), при этом усилие растяжения достигает сотен тонн. Этакая сила запросто «сложит» автомобиль, совсем как трубу телескопа. Подобные аварии машин так и называются – «телескопированием». Да, неразрешимая проблема. Всем хороша резина, но слишком уж неудобна в обращении… И тут совершенно неожиданно мне пришла удачная мысль: если навить резиновый жгут на очень скользкий цилиндр (представим, что мы имеем такой идеально скользкий цилиндр), как на катушку, по спирали, то можно сильно сократить длину жгута. К тому же все усилие растяжения резины «перейдет» во вращение вала, не понадобится никаких дополнительных механизмов, и нечего бояться, что автомобилю грозит «телескопирование».Допустим, диаметр цилиндра будет всего полметра, тогда на каждый метр его длины ляжет не менее 30 слоев жгута, который еще сильно сузится при растяжении. Это уже составит около 50 м растянутой резины. Километровый жгут уляжется на 20 м цилиндра, сделав при этом 600 оборотов.
